覆膜金相检测技术
覆膜金相检测是一种通过制备金属材料表面的复型膜，间接对大型、不易切割或现场构件进行金相组织分析的检测技术。该方法避免了传统金相检测中对样件的破坏，广泛应用于在役设备的质量评估、失效分析及定期检验。
一、 检测项目
覆膜金相检测的核心项目聚焦于通过复型膜再现的金属微观形貌特征，主要包括：
-
晶粒度评定：测量与计算金属材料的平均晶粒尺寸或晶粒度级别。晶粒度直接影响材料的强度、韧性和塑性，是评判材料热处理工艺是否达标的关键指标。通过复型膜在光学显微镜下观察，与标准评级图对比进行评定。
-
非金属夹杂物分析：检测钢中氧化物、硫化物、硅酸盐等非金属夹杂物的类型、形态、尺寸、分布及含量。根据其形态和分布，可分为A（硫化物）、B（氧化铝）、C（硅酸盐）、D（球状氧化物）四大类。夹杂物的数量和分布对材料的疲劳强度、韧性和耐腐蚀性有显著影响。
-

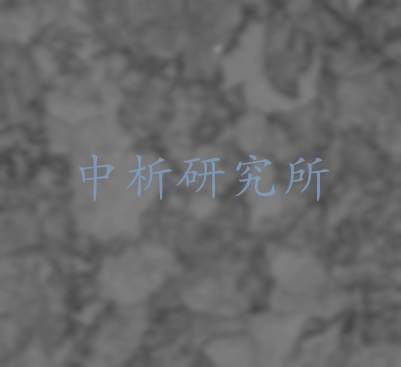

显微组织评定：识别与分析材料的相组成、形态及分布。例如，钢中的珠光体、铁素体、奥氏体、贝氏体、马氏体及其回火组织；铸铁中的石墨形态（球状、片状、蠕虫状）及基体组织。组织组成是判断材料性能与热处理状态的直接依据。
-
脱碳层与渗碳层深度测定：对于表面经过化学热处理的构件，精确测量表面脱碳层或渗碳层的厚度。脱碳层会降低表面硬度和疲劳强度，而渗碳层深度则直接关系到零件的耐磨性和接触疲劳性能。
-
带状组织评定：评估钢材中因偏析造成的铁素体和珠光体（或其他相）交替呈带状分布的组织缺陷。严重的带状组织会导致材料力学性能呈现各向异性。
-
石墨形态与大小评定：专门针对铸铁材料，评估石墨的形态（球化率）、大小、分布，这对于铸铁的强度、韧性和导热性至关重要。
-
缺陷分析：检查材料内部或近表面的微观缺陷，如疏松、孔洞、微裂纹、白点等，为失效分析提供证据。
二、 检测范围
覆膜金相检测适用于无法或不宜取样进行常规金相检验的各类金属构件，典型样品包括：
-
在役设备与部件：发电厂的锅炉管道、汽轮机转子、叶片；石油化工领域的反应器、储罐、高温高压管线；风力发电机的主轴、齿轮箱齿轮。
-
大型结构件：桥梁的钢索、节点；船舶的推进轴、舵杆；重型机械的机架、轧辊。
-
焊接区域：压力容器、管道等的焊缝熔合区、热影响区的组织变化及缺陷检查。
-
表面处理层：渗碳、渗氮、淬火等表面硬化层的截面组织分析。
-
失效分析现场取样：对断裂件、磨损件等事故件进行原位组织分析，避免破坏断口等重要证据。
三、 标准方法
覆膜金相检测的实施与评定需严格遵循国内外相关标准规范，以确保结果的准确性与可比性。
-
国际标准：
-
中国国家标准：
-
GB/T 13302: 《钢中石墨碳显微评定方法》（涉及复型技术）
-
GB/T 13298: 《金属显微组织检验方法》（涵盖基本原则）
-
GB/T 6394: 《金属平均晶粒度测定方法》
-
GB/T 10561: 《钢中非金属夹杂物含量的测定 - 标准评级图显微检验法》
-
GB/T 224: 《钢的脱碳层深度测定法》
-
行业标准：
四、 检测仪器
覆膜金相检测主要涉及现场复型制备和实验室观察分析两个环节，所需核心仪器如下：
-
现场制备工具包：
-
便携式打磨抛光机：用于对检测部位进行初步的现场打磨与抛光，以获得一个光滑平整、无划痕的金属表面。通常具备调速功能和多种磨头适配能力。
-
电解抛光/蚀刻设备（可选）：在某些情况下，为获得更佳的组织衬度，需对抛光表面进行电解蚀刻。便携式设备可提供精确控制的电压和电流。
-
复型材料：主要为醋酸纤维素薄膜（AC纸）或更高级的双组分高分子复型材料。AC纸需配合丙酮溶剂软化后使用。
-
实验室分析设备：
-
光学显微镜：核心观察设备。用于对制备好的复型膜进行显微组织观察、拍照和初步测量。通常配备明场、暗场、偏光等观察模式，以及高分辨率的数码摄像头和图像分析系统。
-
图像分析系统：与光学显微镜联用的计算机软件系统。可对采集的复型图像进行自动或半自动的定量金相分析，如晶粒度自动评级、夹杂物统计、相面积百分比计算、层深测量等，大大提高了分析的效率和准确性。
-
扫描电子显微镜：当需要更高倍数或更深层次的组织细节分析时，可将复型膜置于SEM下观察。SEM具有更大的景深和更高的分辨率，尤其适用于观察精细的析出相、微裂纹尖端形态等。
综上所述，覆膜金相检测作为一种有效的原位无损或微损检测手段，通过标准化的流程和专业的仪器分析，能够准确获取在役金属构件的微观组织状态，为设备的安全、寿命评估及工艺优化提供了关键的技术支撑。
