滚针轴承检测技术

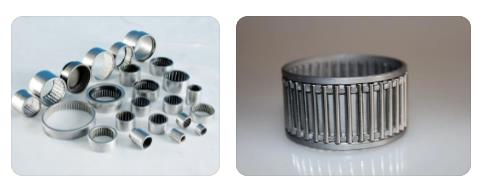

滚针轴承作为滚动轴承的重要类别，因其采用细长的滚针作为滚动体，具有径向结构紧凑、承载能力高、刚性好的特点，广泛应用于汽车变速箱、发动机、摩托车、电动工具、纺织机械及各类工业传动装置。为确保其在高转速、重载荷及复杂工况下的可靠，一套严谨、科学的检测体系至关重要。材料的晶粒结构、碳化物分布及马氏体形态，评估热处理工艺的合格性。

6. 振动与噪声检测
   这是评价轴承动态性能及平稳性的最终手段。

• 振动加速度/速度检测：将轴承在特定轴向载荷下旋转，通过加速度传感器拾取其振动信号，按频带分为低频、中频和高频进行评判。高频振动往往与滚道表面波纹度及滚针表面质量相关。

• 异音检测：通过声学传感器或人工监听，识别轴承运转中是否存在不规则、突发性的异响，如尘埃音、伤痕音等。

7. 残磁检测
   轴承零件在磨削加工后可能带有残磁，残磁过大会吸附铁屑，导致早期磨损。需使用退磁机处理并通过磁强计检测残磁量，通常要求控制在规定限值（如0.3mT或0.4mT）以下。

二、检测范围与应用领域

滚针轴承的应用领域极为广泛，不同工况对检测的重点和严苛程度提出了差异化要求。

1. 汽车工业（变速箱、发动机、转向系统）

• 检测重点：该领域对可靠性要求极高，重点关注疲劳寿命、高速性能及低摩擦。

• 具体需求：变速箱轴承需严格控制尺寸分组公差以保证选配精度；发动机连杆轴承需重点检测耐高温和抗冲击性能；转向系统轴承则对游隙和旋转灵活性有严格要求，以确保操控手感。

2. 工业机械与传动设备

• 检测重点：侧重承载能力和耐磨性。

• 具体需求：如纺织机械要求轴承高速运转平稳，需严格检测振动等级；工程机械和液压泵则要求轴承能承受重载和冲击，需强化对材料硬度、金相组织和游隙的检测。

3. 电动工具与家用电器

• 检测重点：侧重批量一致性、噪声控制和成本控制。

• 具体需求：电动工具转速高且频繁启停，需重点检测轴承的装配精度和润滑脂的分布；家用电器则对静音性能要求高，振动和异音检测是出厂检验的关键项目。

4. 航空航天与精密仪器

• 检测重点：极致的精度和可靠性。

• 具体需求：执行超高精度检测，旋转精度通常需达到P4级甚至P2级以上，且需对材料进行严格的无损探伤（如超声波探伤），确保零缺陷。

三、检测标准体系

滚针轴承的检测严格遵循国际标准化组织（ISO）及各国权威机构制定的标准，确保了检测方法和判定依据的统一性。

1. 国际标准 (ISO)

• ISO 492：滚动轴承 径向轴承 公差（定义了尺寸和旋转精度等级）。

• ISO 1132：滚动轴承 公差 定义（解释了轴承公差的术语）。

• ISO 281：滚动轴承 额定动载荷与额定寿命（定义了寿命计算的规则，间接关联检测要求）。

• ISO 15243：滚动轴承 失效类型、失效形态和原因（为故障检测分析提供依据）。

2. 国家标准 (GB)
   中国国家标准等效或修改采用了国际标准，是目前国内检测的主要依据。

• GB/T 307.1：滚动轴承 向心轴承 公差。

• GB/T 307.2：滚动轴承 测量和检验的原则及方法。

• GB/T 4604：滚动轴承 径向游隙（定义了各组游隙的数值范围）。

• GB/T 32324：滚动轴承 振动测量方法。

3. 行业标准 (JB)
   针对滚针轴承的特殊结构和应用，机械行业标准（JB）提供了更具体的指导。

• JB/T 7918：滚动轴承 向心滚针和保持架组件。

• JB/T 8878：滚动轴承 冲压外圈滚针轴承 外形尺寸及公差。

四、主要检测仪器与设备

随着精密制造技术的发展，滚针轴承检测仪器已从传统的机械式量具向数字化、自动化、智能化方向演进。

1. 几何量测量仪器

• 气动量仪：利用气流压力变化进行非接触式测量，特别适合测量孔径、外径等，具有放大倍数高、重复精度好的特点，适用于批量生产中的在线检测。

• 圆度仪/圆柱度仪：通过高精度回转轴和传感器，测量套圈内外径的圆度、波纹度及圆柱度，是分析零件加工精度的核心设备。

• 轮廓仪/粗糙度仪：采用触针式或光学式原理，测量滚道、滚针的表面粗糙度及轮廓形状。

• 影像测量仪：结合光学放大与数字图像处理技术，用于测量保持架窗孔、复杂几何特征及微小零件的尺寸。

2. 专用性能检测仪

• 轴承游隙测量仪：专门用于测量深沟球或滚针轴承的径向游隙，通常配备气动加载和数字显示功能。

• 轴承振动测量仪：如S0910系列及其升级型号。该设备驱动轴承在特定转速下旋转，通过传感器拾取振动速度或加速度值，并根据国家标准进行等级判定。

• 轴承摩擦力矩测量仪：用于测量轴承启动力矩和动态摩擦力矩，评估轴承的灵活性及润滑效果，对微型滚针轴承尤为重要。

3. 材料与探伤设备

• 硬度计：包括洛氏硬度计（HRC）和维氏硬度计（HV），用于检测套圈和滚针的表面硬度及渗碳层硬度梯度。

• 金相显微镜：观察材料微观组织结构，评估热处理质量。

• 磁粉探伤机：利用漏磁场吸附磁粉的原理，显示铁磁性工件表面的裂纹等不连续性缺陷。

• 荧光磁粉探伤线：配备紫外线灯，实现高灵敏度的自动化表面裂纹检测。

4. 自动化检测与分选系统
   在现代轴承制造车间，检测设备往往集成为自动化生产线。

• 自动分选机：在磨加工后，自动测量滚针或套圈的尺寸，并按设定分组进行自动排列和装盘。

• 在线视觉检测系统：安装在生产线上，通过高速相机和图像处理算法，实时检测零件的外观缺陷（如磕碰伤、黑皮），并自动剔除不合格品。

• 全自动综合检测台：集成尺寸测量、游隙测量、振动分析等功能，实现成品的全项目一次性检测和数据追溯。

综上所述，滚针轴承检测技术是一个涉及多学科、覆盖全流程的复杂体系。从基础的尺寸公差到复杂的动态性能，每一项检测都是保障轴承最终服役性能的关键环节。随着工业4.0和智能制造的推进，未来的检测技术将更加趋向于在线化、智能化和大数据分析，以实现对生产过程的实时监控和质量的预测性管理。
