轧辊检测技术综述

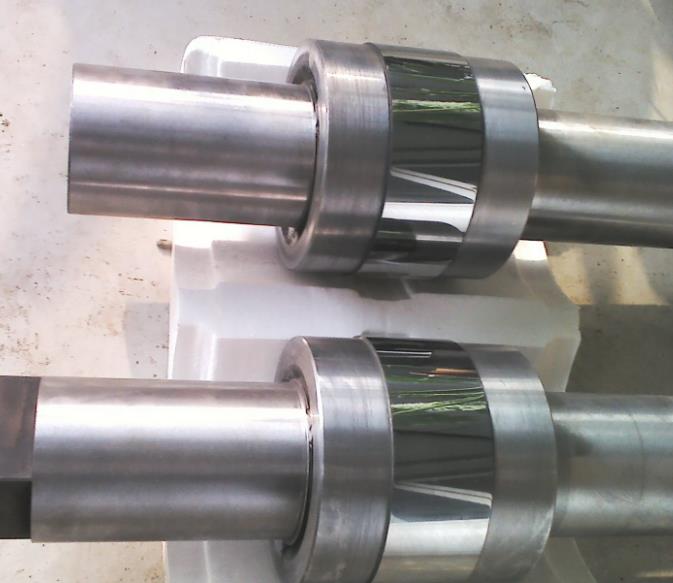

轧辊作为轧制生产的核心工具，其质量状态直接决定着轧材的表面质量、尺寸精度以及轧机的作业率与生产成本。因此，建立系统、科学的轧辊检测体系，对保障轧制生产稳定、高效具有至关重要的工程意义。磨损、评价毛化辊的纹理均匀性及承载能力。

3. 内部缺陷与材料性能检测

• 超声波检测（UT）：

  • 原理：利用压电换能器发射高频声波（通常1-10MHz）传入轧辊内部，根据缺陷界面反射回波的时间、幅度和波形特征来判断缺陷的位置、当量大小和性质。

  • 应用：可检测内部孔洞、夹杂、缩孔残余以及使用中产生的疲劳裂纹（特别是辊颈应力集中区）。纵波常用于检测内部缺陷，横波或表面波可用于近表面缺陷检测。相控阵超声波技术可实现对复杂形状区域的高效扫查和成像。

• 硬度检测：

  • 原理：采用布氏（HBW）、洛氏（HRC）或肖氏（HSD）硬度计，测量辊身工作层、过渡层及辊芯的硬度。常用辊身表面硬度范围为40-100 HSD，具体取决于材质与工艺。

  • 意义：硬度是评价轧辊耐磨性、抗事故能力及热处理均匀性的关键指标。需沿辊身长度及圆周方向多点测量以绘制硬度分布图。

4. 残余应力检测

• 方法：主要采用X射线衍射法（XRD）。

• 原理：基于布拉格定律，测量晶格间距变化，计算出表面残余应力的大小和方向。轧辊的残余应力状态（拉应力或压应力）对其抗疲劳性能和使用寿命有重大影响，过大的拉应力易导致裂纹萌生与扩展。

5. 金相组织分析

• 方法：取样或现场覆膜，经镶嵌、研磨、抛光、腐蚀后，在光学显微镜或扫描电镜（SEM）下观察。

• 内容：分析基体组织（如珠光体、贝氏体、马氏体）、碳化物类型、形态、分布及石墨形态（对铸铁辊），评定晶粒度、非金属夹杂物级别等，关联其力学性能与失效原因。

二、检测范围与应用需求

轧辊检测需求因应用领域、轧机类型及轧制条件而异：

1. 板带材轧机：

   • 热连轧工作辊/支撑辊：侧重检测高周次热疲劳引起的龟裂、剥落深度，辊身硬度均匀性，以及支撑辊辊颈的超声波探伤以防断裂。

   • 冷轧工作辊：对表面粗糙度、微观形貌要求极高，需严格检测磨削裂纹、铬层结合质量（对镀铬辊）及辊形精度。

   • 平整辊、光整辊：关注表面粗糙度及纹理的均匀性、一致性。

2. 长材轧机（型钢、棒线材）：

   • 初轧辊、粗轧辊：承受高冲击载荷，重点检测内部宏观缺陷（UT）、辊身硬度及抗热裂性。

   • 精轧辊、导卫辊：关注孔槽或辊环的磨损尺寸、表面粗糙度及热裂纹。

3. 特种轧机：

   • 锻钢支承辊、复合铸钢支承辊：制造阶段需进行全面UT、硬度梯度、金相及残余应力检测。

   • 高速钢轧辊、碳化钨辊环：除常规检测外，需重点关注碳化物分布均匀性、结合层质量及高精度尺寸。

三、检测标准与规范

轧辊检测须遵循相关国家、行业及国际标准，确保评价的一致性与权威性。

• 国内主要标准：

  • GB/T 13314《锻钢冷轧工作辊》

  • GB/T 1503《铸钢轧辊》

  • GB/T 1504《铸铁轧辊》

  • YB/T 4056《轧辊超声波检验方法》

  • JB/T 4120《大型锻造合金钢支承辊》

  • 各钢铁企业制定的严于国标、行标的内控技术协议。

• 国际常用标准：

  • ASTM A427（合金钢轧辊）

  • ASTM A668（一般工业用碳钢与合金钢锻件）

  • ISO 1352: 2011《钢的扭应力疲劳试验》

  • SEP 1927（德国钢铁工程师协会材料标准，常用于内部缺陷的超声波验收）

  • JIS G5501（日本球墨铸铁件标准，部分参考）

检测实践中，超声波的检测灵敏度、评定阈值（如当量平底孔直径Ф2mm），硬度的允差范围（如辊身硬度波动±3HSD），表面粗糙度的Ra值等具体指标，均在上述标准或供需技术协议中明确规定。

四、检测仪器与设备功能

1. 超声波探伤仪：

   • 功能：核心设备，现代数字式仪器具备高采样率、宽频带、可存储A扫描波形与C扫描图像。配备多种角度纵波、横波探头及聚焦探头，用于不同部位和缺陷取向的检测。自动化超声波扫查系统可实现辊身100%覆盖检测并生成直观的二维/三维缺陷图谱。

2. 硬度计：

   • 功能：便携式里氏硬度计适用于现场快速普查；台式洛氏、布氏硬度计用于实验室精确测定；超声硬度计可用于高精度、无损的硬度梯度测量。

3. 表面粗糙度仪与形貌仪：

   • 功能：触针式粗糙度仪稳定可靠；光学非接触式（如白光干涉仪、共聚焦显微镜）适用于高精度毛化辊、激光毛化辊的纹理三维表征，提供Sa、Sz、Sk等一系列三维参数。

4. 大型测量仪器：

   • 功能：大型外径千分尺、带传感器的辊形仪（用于在线或离线测量辊形曲线）；激光跟踪仪或大型坐标测量机用于全尺寸高精度数字化检测。

5. 金相与残余应力设备：

   • 功能：金相显微镜（带图像分析系统）用于组织定量分析；扫描电镜（SEM）用于微区形貌观察与能谱分析（EDS）；X射线应力分析仪用于无损测定表面残余应力。

结语

现代化轧辊检测是一个多技术融合的系统工程，它依赖于标准化的检测流程、先进的仪器设备以及专业的分析评价。从微观组织到宏观缺陷，从制造质量到在役损伤，全面的检测数据为轧辊的选材、制造工艺优化、使用维护策略制定以及寿命预测提供了不可或缺的科学依据，是实现轧制工业智能化、精细化发展的重要技术支撑。未来，随着在线监测技术、大数据分析及人工智能诊断模型的深入应用，轧辊检测将朝着更智能、更精准、更预测性的方向发展。
