热冲击试验

热冲击试验技术

摘要：热冲击试验是一种用于评估产品在极端温度快速变化条件下的耐受性和可靠性的环境应力筛选方法。其核心在于通过极快的温变速率，在材料、电子元器件、组装件中诱发因热膨胀系数不匹配而产生的机械应力，从而暴露其潜在的设计缺陷、工艺瑕疵和早期失效。本文系统阐述了热冲击试验的检测项目与原理、应用范围、国内外标准体系及主要检测仪器构成。

1. 检测项目与原理

热冲击试验主要通过两种基本模式实现，其检测项目与科学原理如下：

1.1 两箱法热冲击试验

试验设备通常由独立的高温箱和低温箱组成，中间通过一个可快速移动的转换装置（吊篮或小车）连接。样品在两个箱体间以规定的时间（通常≤1分钟）完成转移，从而实现温度的急剧变化。

• 检测项目：主要考核样品承受极端温度剧变的能力。试验重点观察和检测：

  • 电气性能变化：在温度转换间隙或稳定阶段，监测样品的电参数（如电阻、电容、绝缘电阻、导通性）是否发生突变或漂移，判断内部键合、焊点、布线是否失效。

  • 物理结构完整性：试验后通过外观检查、X射线检测、声学扫描显微镜（CSAM）等手段，检查芯片开裂、封装分层、焊点断裂、涂层剥落、密封失效等缺陷。

  • 机械功能稳定性：对于机械部件或装配体，检查其在冲击后是否发生卡滞、变形、松动或功能丧失。

• 原理：利用样品从高温（如125℃）瞬间浸入低温（如-55℃）环境时，材料外部先于内部发生收缩，在内部产生不均匀的应力场。这种应力会作用于材料界面（如不同材料的结合处）、几何不连续区域（如锐角、孔洞）及脆性材料本身，导致裂纹萌生与扩展。多次循环后，微小缺陷累积成可观测的失效。

1.2 流体浸渍法热冲击试验

将样品直接浸入高温和低温的液体介质（如硅油、惰性氟化液）中。此法能实现极高的热传递速率，温变速率远超两箱法。

• 检测项目：适用于对温度变化速率要求更严苛的样品，如军用高可靠性元器件、航空电子、特定材料试样。

  • 材料耐极限热应力能力：评估陶瓷基板、玻璃封装、复合材料的抗开裂性能。

  • 封装气密性：通过细漏检测（如氦质谱检漏）判断剧烈热胀冷缩后封装是否泄漏。

• 原理：液体介质的热传导系数远高于空气，使样品表面温度几乎瞬间改变，在材料内部形成极大的瞬时温度梯度，从而产生巨大的热应力。这对材料本身的均质性和界面结合强度是极限考验。

1.3 失效机理分析

热冲击试验诱发的失效本质上是热机械疲劳。其驱动力来源于构成产品的不同材料之间热膨胀系数（CTE） 的差异。在快速温变下，CTE不匹配导致界面产生剪切应力，长期循环作用下引发：

• 焊点疲劳开裂

• 芯片与基板间的粘接失效

• 封装内部引线断裂

• PCB通孔镀层开裂

• 涂层或镀层起泡、剥离

2. 检测范围

热冲击试验广泛应用于对可靠性有严格要求的产品开发、质量认证与筛选阶段。

• 半导体与微电子：集成电路（IC）、分立器件、混合电路、MEMS器件、晶圆级封装，用于筛选封装缺陷、评估焊球可靠性。

• 电子组装与PCB：印刷电路板组件（PCBA）、BGA封装、表面贴装（SMT）焊点，检验组装工艺质量及层压板性能。

• 汽车电子：发动机控制单元（ECU）、传感器、连接器、车载信息娱乐系统，模拟引擎舱的严酷环境及冬季寒冷启动工况。

• 航空航天与国防：机载电子设备、卫星部件、导航系统、军用通信设备，确保其在极端高空和太空环境中的生存能力。

• 材料科学：陶瓷材料、金属基复合材料、涂层材料、粘合剂，研究其抗热震性能及界面结合强度。

• 光电器件：LED芯片与封装、光纤连接器、激光二极管，评估快速温变对光输出和结构稳定性的影响。

3. 检测标准

国内外标准组织制定了详细的热冲击试验标准，规定了试验条件、流程和验收准则。

• 国际及国外标准：

  • IEC 60068-2-14: 《环境试验 第2-14部分：试验N：温度变化》。这是基础的国际标准，详细定义了温度变化试验（包含规定转换时间的快速温度变化，即热冲击）的方法。

  • MIL-STD-202G, Method 107G: 《电子及电气元件试验方法，热冲击》。美国军用标准，对军用元器件热冲击试验的严酷等级和程序有明确规定。

  • MIL-STD-883K, Method 1010.9: 《微电子器件试验方法和程序，温度冲击》。针对微电子器件，规定了更为严格的流体浸渍法和两箱法。

  • JESD22-A104: 《温度循环》。由JEDEC（固态技术协会）制定，虽名“温度循环”，但包含了对高转换速率（热冲击）的测试要求，广泛应用于民用半导体行业。

  • ISO 16750-4: 《道路车辆 电气和电子设备的环境条件和试验 第4部分：气候负荷》。其中包含了对汽车电气设备的热冲击测试要求。

• 国内标准：

  • GB/T 2423.22: 《环境试验 第2部分：试验方法 试验N：温度变化》。等同采用IEC 60068-2-14，是中国关于温度变化试验的基础国家标准。

  • GJB 360B: 《电子及电气元件试验方法》，其中的107方法对应热冲击试验。

  • GJB 548B: 《微电子器件试验方法和程序》，其中的1010方法详细规定了微电路的温度冲击试验。

  • GB/T 28046.4: 《道路车辆 电气及电子设备的环境条件和试验 第4部分：气候负荷》。等同采用ISO 16750-4。

试验条件的选择（如高温点、低温点、停留时间、转换时间、循环次数）需严格依据具体产品适用的标准进行。

4. 检测仪器

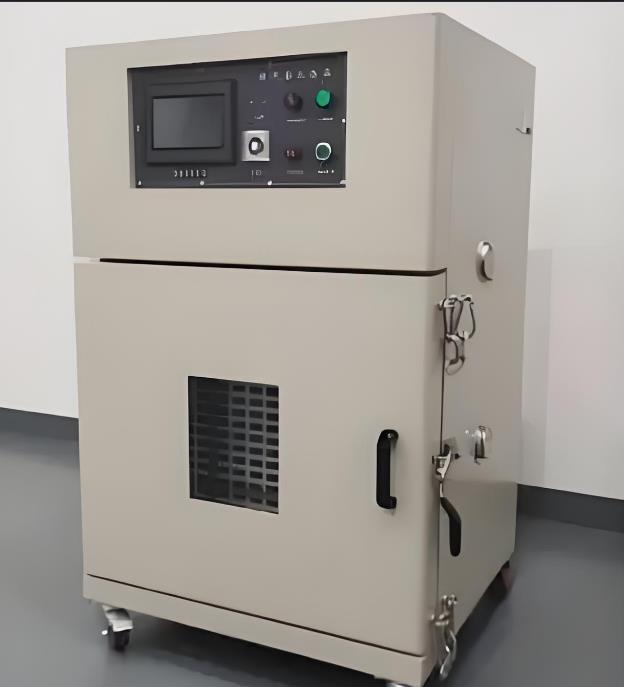

热冲击试验的核心仪器是热冲击试验箱，根据原理主要分为两类：

• 两箱式热冲击试验箱

  • 结构：由高温储存室、低温储存室、样品转换装置（机械臂或升降篮）、控制系统组成。两室通常上下或左右垂直布置。

  • 功能：高、低温室独立控温，可预先达到并稳定在设定点温度。转换装置在设定时间内（通常10-30秒内）将样品从一个工作室移至另一个工作室，转换过程中可能设有中间过渡区以减少温度扰动。

  • 关键参数：温度范围（如-65℃至+200℃）、温变速率（取决于转换时间和箱体设计）、高温和低温的驻留时间、循环次数编程能力。

• 流体浸渍式热冲击试验装置

  • 结构：包含高温液槽、低温液槽、样品提篮机构及液体介质循环过滤系统。

  • 功能：样品篮交替浸入两种温度的液体中，实现极快速的热交换。液体介质需具有化学稳定性、高沸点、低凝点、高导热性及良好的电气绝缘性。

  • 关键参数：液体介质类型、液槽温度范围及控制精度、浸渍时间、转换速度。

• 辅助检测与监控设备

  • 温度传感器与记录仪：安装在样品关键位置（热负载点），实时监测试验过程中样品的实际温度曲线，确保其满足测试剖面要求。

  • 在线电性能监测系统：在试验过程中不间断地监测样品的电阻、电压、电流、信号完整性等，捕捉瞬时失效。

  • 失效分析设备：试验前后及试验中使用的必备工具，如显微镜（光学、电子）、X射线检测仪、CSAM、扫描电镜（SEM）等，用于定位和确认失效模式与机理。

结论：热冲击试验作为一种高效、严酷的环境可靠性试验手段，对于揭示产品在快速温度变化环境下的潜在缺陷具有不可替代的作用。其有效性建立在深刻理解热机械失效机理、合理选择与执行相关标准以及正确使用高精度仪器的基础上。随着电子设备向高密度、多功能化发展，以及应用环境日益复杂，热冲击试验将持续是确保产品高可靠性的关键技术环节。
