光刻胶检测

光刻胶检测技术综述

光刻胶作为半导体制造、平板显示、印制电路板及微机电系统等微细图形加工的核心材料，其性能的稳定性和可靠性直接决定了最终图形的精度与质量。因此，建立系统、精确的光刻胶检测体系是保障相关产业良率与技术进步的关键环节。

1. 检测项目：方法及原理

光刻胶检测覆盖其物理、化学及图形化性能的全方位评估，主要项目如下：

1.1 物理性能检测

• 粘度与流变性：采用旋转粘度计或锥板粘度计进行测量。原理是通过测量转子在光刻胶中旋转所受的扭矩，计算其动力粘度。流变仪则可进一步分析其剪切稀化行为、触变性等，这对涂布均匀性至关重要。

• 固体含量：使用精密热重分析仪或烘箱法。通过测量样品在特定高温下烘烤至恒重后的质量损失，计算出非挥发性组分的百分比，直接影响胶膜厚度。

• 密度：常用精密密度计或比重瓶法测量，为生产中的计量与混合提供基础数据。

• 颗粒与异物分析：采用基于光阻法或光散射原理的液体颗粒计数器。原理是待测液体中的颗粒通过检测区域时，会遮挡或散射光线，产生电脉冲信号，其幅度与颗粒尺寸相关，从而统计不同粒径的颗粒数量。

1.2 光学与薄膜性能检测

• 折射率与吸光度（Dill参数）：利用椭圆偏振仪或紫外分光光度计测量。椭圆偏振仪通过分析偏振光在胶膜表面反射后偏振状态的变化，反演出薄膜的厚度（n）和消光系数（k）等光学常数。Dill参数（A, B, C）是描述光刻胶在曝光过程中光学特性变化的关键模型参数，通过曝光前后的吸光度变化拟合得出。

• 膜厚与均匀性：使用椭圆偏振仪或光谱反射仪。光谱反射仪通过分析宽光谱光在胶膜表面干涉形成的反射光谱，与理论模型拟合，精确计算膜厚及其均匀性。

• 缺陷检测：使用高分辨率光学显微镜、激光散射表面缺陷检测仪或数字全息显微系统。光学显微镜用于离线抽检；自动化缺陷检测仪则通过扫描胶膜表面，捕捉因杂质、气泡或涂布不均引起的异常散射光或反射光信号，实现在线、快速缺陷定位与分类。

1.3 化学与图形化性能检测

• 成分分析：采用傅里叶变换红外光谱、气相色谱-质谱联用仪、核磁共振波谱等。用于解析树脂、光敏剂、添加剂等化学成分、纯度及配比。

• 灵敏度与对比度：通过步进曝光机或光束曝光系统结合膜厚测量完成。绘制胶膜剩余厚度与曝光剂量对数的关系曲线（特征曲线），从中提取出使胶膜完全去除所需的最小剂量（灵敏度D0）以及曲线线性段的斜率（对比度γ）。对比度越高，图形侧壁越陡直。

• 解析力：使用拥有特定图案掩模版的曝光系统（如i线、KrF、ArF步进机）进行曝光，经显影后，在临界尺寸测量扫描电镜下观察能清晰分辨的最小线宽或间距。

• 边缘粗糙度：利用临界尺寸测量扫描电镜或原子力显微镜对显影后图形的侧壁进行高分辨率成像与形貌分析，量化线条边缘的粗糙程度（如3σ值），是评估图形质量的重要指标。

• 粘附性与抗蚀性：粘附性常通过胶带剥离试验或划格法评估；抗蚀性则通过将图形化后的基板置于特定的湿法（如酸、碱）或干法（等离子体）环境中刻蚀，观察图形形貌与尺寸的变化来评价。

2. 检测范围：不同应用领域的检测需求

• 半导体制造（高端应用）：对检测要求最为严苛。检测聚焦于极低的金属杂质含量（ppb级）、超细颗粒控制（如≤0.05μm颗粒数量）、极高的灵敏度与对比度、纳米级的分辨率与边缘粗糙度控制（LWR/LER）、以及对193nm浸没式或EUV等先进曝光工艺的匹配性评估。

• 平板显示制造：主要关注大面积涂布的膜厚均匀性、低缺陷密度（如针孔、亮点）、对ITO等特定材料的粘附性、以及用于TFT或彩色滤光片制造时的曝光宽容度和化学稳定性。

• 印制电路板/封装（中低端应用）：重点检测粘度与触变性（适应不同涂布方式）、显影速度、抗电镀或抗蚀刻性能、以及在高密度互连结构中的分辨率与侧壁形貌。

• 微机电系统/光电器件：需求多样，可能特别关注厚胶工艺下的深宽比、固化后的机械性能（如弹性模量）、或在特殊环境（高温、潮湿）下的稳定性。

3. 检测标准：国内外相关规范

检测活动的标准化是确保结果可比性与行业沟通的基础。

• 国际标准：

  • SEMI标准：半导体设备与材料协会制定的一系列标准是行业核心依据。如SEMI P1-Px系列（光刻胶相关术语、测试方法）、SEMI Cx系列（化学品，包含光刻胶规格）等。

  • ASTM标准：如ASTM F723（评估光刻胶在硅片上的粘附性）、ASTM F1766（基于光学显微术的缺陷检测方法）等。

  • ISO标准：如ISO 14644（洁净室环境控制）间接相关。

• 国内标准：

  • 国家标准：GB/T 和 GB/Z 系列，部分涉及电子化学品通用测试方法。

  • 行业标准：如SJ/T（电子行业标准）、HG/T（化工行业标准）中有关电子用化学品、感光材料的部分条款。

  • 团体标准：相关产业技术联盟制定的更为细化的产品与技术标准。

在实际操作中，企业常依据SEMI标准建立内部质量控制规范，并结合客户的具体技术规格书进行检测。

4. 检测仪器：主要设备及其功能

• 旋转粘度计/流变仪：核心的流体特性表征设备，用于测量粘度、屈服应力、粘弹性等。

• 椭圆偏振仪/光谱反射仪：薄膜性能检测的核心，非接触式测量光刻胶膜的厚度、均匀性、光学常数（n, k）。

• 紫外-可见分光光度计：测量光刻胶溶液的吸光度，辅助计算固体含量和Dill参数。

• 液体颗粒计数器：监控光刻胶滤后及使用过程中的颗粒污染水平，确保洁净度。

• 步进曝光机/光束曝光系统：图形化性能评估的必备工具，用于进行曝光剂量矩阵实验，测定灵敏度、对比度和曝光宽容度。

• 临界尺寸测量扫描电镜：图形化性能评估的关键设备，提供纳米级分辨率，用于测量线条宽度、间距、边缘粗糙度及剖面形貌（需配合切片制备）。

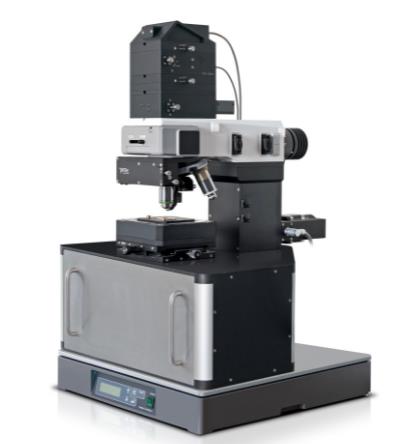

• 原子力显微镜：提供三维表面形貌和粗糙度信息，尤其适合分析LWR/LER和表面微观缺陷。

• 热重分析仪：精确测定固体含量，并可分析热稳定性。

• 傅里叶变换红外光谱仪/气质联用仪：用于化学成分的定性与定量分析，以及杂质鉴定。

结论

光刻胶检测是一个涉及多学科、多参数的复杂技术体系。随着集成电路特征尺寸的不断缩小和三维封装等新技术的发展，对光刻胶的性能要求日益提高，相应的检测技术也朝着更高精度、更高灵敏度、更智能化和在线化的方向发展。建立与国际接轨的、完善的检测标准与方法，并配备先进的检测仪器，是保障我国微电子及相关产业供应链安全与自主创新的重要基础。
