热电器件检测技术综述

摘要：本文系统阐述了热电器件的检测技术体系，涵盖塞贝克系数、电导率、热导率等关键参数的检测原理与方法，分析了不同应用领域（如航天、汽车电子、可穿戴设备）的差异化检测需求，梳理了国内外现行检测标准，并介绍了主要检测设备的功能特性，为热电器件的研发、生产与质量控制提供技术参考。

一、引言

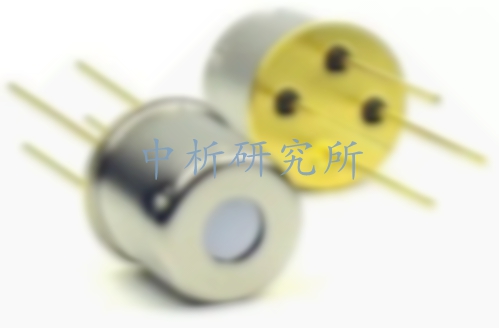

热电材料与器件能够实现热能与电能的直接相互转换，在废热回收、深空探测、局部制冷等领域具有独特应用价值。热电器件的性能主要由热电优值决定，其中S为塞贝克系数，σ为电导率，κ为热导率，T为绝对温度。准确测量这些参数是评估材料性能、优化器件设计的基础。由于热电参数具有温度依赖性且相互耦合，检测过程对测量精度、热平衡控制及样品制备提出了严格要求。

二、主要检测项目与方法

（一）塞贝克系数测量

塞贝克系数定义为材料在温差作用下产生的电动势与温差之比，即 S = -ΔV/ΔT。

1. 静态直流法：在样品两端建立稳定温差ΔT，测量热端与冷端温度T1、T2及对应电势差ΔV。通过拟合ΔV-ΔT曲线的斜率得到塞贝克系数。该方法需确保测温点与电势测量点位置严格对应，以消除接触电阻引入的误差。常用小温差法（如ΔT<5K）保证线性响应。

2. 动态法：通过激光脉冲或加热器在样品一端施加周期性热扰动，测量另一端温度波动与电势响应的相位差和幅值比，可同时获得塞贝克系数与热扩散率。

（二）电导率测量

电导率σ反映材料载流子输运能力，通常采用四探针法或范德堡法，以消除接触电阻和引线电阻的影响。

1. 四探针法：四根等距探针压在样品表面，外侧两针通电流I，内侧两针测电压V。对于块体样品，电导率 σ = I/(V·F·W)，F为探针间距修正因子，W为样品厚度。对于薄膜样品，需根据薄膜厚度与探针间距的比例进行修正。

2. 范德堡法：适用于任意形状的薄片样品。在样品四周制作四个对称电极，通过两组正交的电流-电压测量，结合样品厚度计算电导率。该方法要求样品厚度均匀、无孔洞、电极接触欧姆性好。

（三）热导率测量

热导率κ是热电器件检测中最具挑战性的参数，分为稳态法和瞬态法。

1. 稳态法：在样品两端建立恒定的一维热流Q，测量沿热流方向的温度梯度dT/dx。热导率κ = Q / (A·dT/dx)，其中A为截面积。该方法适用于室温附近中低热导率材料，但需要良好的热屏蔽和长时间热平衡。

2. 激光闪射法：瞬态法代表，广泛应用于块体和薄膜材料热扩散率α测量。样品正面接受短时激光脉冲加热，红外探测器记录背面温度上升曲线。通过半升温时间t1/2计算热扩散率α = 0.1388·d²/t1/2，结合比热容Cp和密度ρ，得到热导率κ = α·Cp·ρ。该方法测试速度快，适用于高温测量。

3. 3ω法：适用于薄膜和体材料微区热导率测量。在样品表面沉积金属条带，既作加热器又作温度传感器。通入角频率ω的交流电，产生2ω频率的温度波动，监测三次谐波电压3ω分量，计算热导率。

（四）器件级别检测

1. 输出功率与转换效率：搭建变温测试平台，控制器件热端温度Th和冷端温度Tc，测量在不同负载电阻下的输出电压、电流，得到最大输出功率Pmax = (Voc²·RL)/(RL+Rin)²及实际转换效率η = Pmax / Qh，其中Qh为热端吸收的热量。

2. 接触电阻：采用传输线模型法或分段法测量热电臂与导流电极之间的接触电阻。接触电阻过大会严重降低器件实际效率。

3. 热循环与可靠性：在模拟工况下进行冷热冲击循环，监测器件内阻、输出功率随循环次数的衰减率，评估界面结合强度与材料热稳定性。

三、检测范围与应用需求

1. 航天与国防领域：放射性同位素热电发生器用于深空探测任务，要求器件在高温差、强辐射、真空环境下长期稳定工作。检测重点包括高温段（>800K）热电参数、抗辐照性能及超长寿命可靠性验证。

2. 汽车工业领域：利用发动机尾气余热发电，要求器件耐受振动、热冲击、油污环境。检测涵盖中等温度范围（300-600K）的热电性能、热膨胀系数匹配性、封装气密性及耐久性测试。

3. 工业余热回收：针对钢铁、水泥等行业连续高温烟气，检测重点在于大面积器件模块的均匀性、大温差下的转换效率以及长期的热稳定性。

4. 微电子与传感器领域：包括微型热电制冷器用于芯片热点冷却、热电发电为无线传感器供电。检测关注微尺度下薄膜/超晶格材料的热电性能、器件响应时间及与微纳加工工艺的兼容性。

5. 可穿戴设备与消费电子：利用人体体温发电驱动低功耗设备，要求器件柔性、轻薄、安全。检测包括弯曲状态下的电性能保持率、皮肤接触热阻及生物相容性测试。

四、国内外检测标准

（一）国际标准

1. IEC 60747-5-12：半导体器件 - 第5-12部分：光电器件 - 热电模块测试方法，规定热电模块在温差下的开路电压、最大输出功率、内阻及交流阻抗谱测试程序。

2. IEC 60747-5-13：半导体器件 - 第5-13部分：热电模块 - 制冷性能测试方法，描述最大温差、最大制冷量、制冷系数等参数的测量规程。

3. ASTM E230/E230M：标准化热电偶温差电动势表，虽不直接针对热电材料，但提供了精确的温度-电势关系参考，为塞贝克系数校准奠定基础。

4. ASTM B193：导电材料电阻率测试方法，适用于热电材料电导率测试的四探针法。

5. ASTM E1461：激光闪射法测量固体材料热扩散率标准试验方法，广泛应用于热电材料热导率测量。

（二）中国国家标准

1. GB/T 34074-2017：半导体热电模块测试方法，规范了热电模块发电性能和制冷性能的测试条件、测试装置与计算方法。

2. GB/T 14897-1993：热电偶材料热电特性的测试方法，涉及塞贝克系数的基本测量原理。

3. GB/T 22588-2008：闪光法测量热扩散率或热导率，等效采用ASTM E1461。

4. SJ/T 10453-93：温差电致冷组件用热电器件测试方法，涉及微型热电制冷器的性能测试。

五、主要检测仪器与功能

1. 热电参数测试系统（ZEM系列等效设备）

   • 功能：集成塞贝克系数与电导率同步测量。采用四探针夹具，配备管式加热炉实现室温至1000℃以上温区测量。内置高精度万用表采集微弱电压信号，通过专用软件实时计算S、σ及功率因子S²σ。控温精度±0.5K，温差控制精度±0.1K。

2. 激光热导仪（LFA系列等效设备）

   • 功能：采用激光闪射法测量热扩散率。氙灯或Nd：YAG激光器产生脉冲宽度亚毫秒级激光，液氮制冷红外碲镉汞探测器记录背面温升曲线。配备不同样品支架，可测量多层样品、液体、薄膜的热扩散率。最高测量温度可达2000℃（石墨炉体），测量不确定度优于±3%。

3. 塞贝克系数/电阻分析仪（薄膜专用）

   • 功能：针对薄膜和微纳器件设计。采用微探针平台，在显微镜下精确定位测试点。可进行变温测量（80K-800K）。部分设备集成原子力显微镜探针，实现纳米局域热电性能表征（扫描塞贝克显微镜）。

4. 综合物性测量系统（PPMS/MPMS等效设备）

   • 功能：在极低温和强磁场环境下测量热电效应。集成塞贝克系数、热导率、电输运测量选件，可精确控制温度（1.9K-400K）和磁场（±14T），用于热电材料基础物理机制研究。

5. 热电模块发电/制冷测试平台

   • 功能：定制化测试系统，包含可控温热源（电加热或恒温液循环）、冷源（水冷或低温浴槽）、电子负载及数据采集单元。可施加机械压力模拟实际安装条件，测试模块在不同热端温度、不同负载下的I-V-P特性曲线，并计算内阻随时间的变化。

6. 红外热成像仪

   • 功能：非接触式监测器件工作时表面温度分布，识别局部过热区域，评估热接触均匀性及潜在缺陷位置，分辨率可达毫开级别。

7. 阻抗分析仪

   • 功能：测量热电模块的交流阻抗谱（1Hz-1MHz），通过等效电路拟合，分离出材料晶粒电阻、晶界电阻及电极接触电阻，诊断器件失效机制。

六、结语

热电器件检测技术正向多参数同步测量、宽温区覆盖、微区高分辨及服役工况模拟方向发展。建立从材料到器件、从室温到极端温度、从电学性能到热力学可靠性的完整检测体系，对于突破热电转换效率瓶颈、拓展应用场景具有重要意义。随着热电材料研究的深入和产业化进程加速，检测技术的标准化、自动化与精准化将成为持续关注的焦点。
